Pièce obsolète, plan perdu ? Refabriquez-la en quelques jours grâce au scan 3D
Le problème : une pièce introuvable, une installation à l’arrêt
Une machine tombe en panne. La pièce défaillante date de vingt, trente, parfois quarante ans. Le fournisseur d’origine a disparu, le plan 2D a été perdu dans un déménagement d’archives, détruit lors d’un sinistre, ou n’a tout simplement jamais existé sous forme numérique. Pourtant l’installation doit repartir, et chaque jour d’arrêt a un coût.
C’est une situation que nous rencontrons régulièrement chez nos clients industriels : la pièce existe encore, physiquement, mais aucune donnée exploitable ne permet de la refabriquer. C’est précisément le problème que résout le reverse engineering par scan 3D.
Notre méthode : du scan à la pièce livrée
1. Numérisation de la pièce existante (ou de son emplacement)
Nos ingénieurs scannent la pièce défectueuse, une pièce de référence, ou même l’espace fonctionnel qu’elle doit occuper lorsque la pièce elle-même a disparu. Le nuage de points obtenu restitue la géométrie réelle avec une précision de classe métrologique.
2. Reconstruction du modèle 3D
Le nuage de points est converti en modèle CAO exploitable. Notre bureau d’études reconstruit les surfaces et peut, si nécessaire, corriger ou moderniser la conception d’origine (matériau de substitution, renfort local, intégration de fonctions).
3. Refabrication par impression 3D métal ou polymère
La pièce est imprimée sur nos machines LPBF, MoldJet ou FDM selon les exigences mécaniques et le budget, puis finie (usinage, traitements thermiques, peinture…) et contrôlée pour une réintégration directe.
Cette méthode est détaillée dans notre article « Scan + impression 3D : comment reproduire une pièce en quelques jours ».
Deux scanners Creaform, une précision adaptée à chaque taille de pièce
La qualité d’une refabrication dépend directement de la qualité du scan de départ. C’est pourquoi INOVSYS s’est équipé de deux scanners portables Creaform de classe métrologique, complémentaires en fonction de la taille et de la complexité de la pièce à numériser.

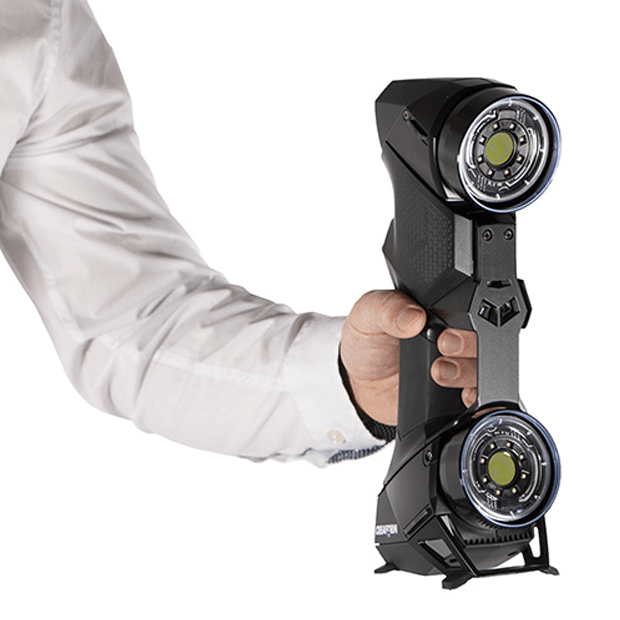

HandySCAN BLACK|Elite — la précision sur les pièces de petite et moyenne taille
Le HandySCAN BLACK|Elite est notre scanner de référence pour les pièces mécaniques détaillées : engrenages, brides, carters, petits outillages, pièces à géométrie complexe. Ses 22 lignes laser bleues (11 croix + 1 ligne supplémentaire pour les zones difficiles d’accès) permettent une acquisition très fine, y compris sur les détails fonctionnels critiques : filetages, congés de raccordement, portées d’étanchéité.
- Précision : jusqu’à 0,025 mm
- Précision volumétrique : 0,020 mm + 0,040 mm/m
- Cadence de mesure : 1 300 000 mesures/seconde
- Accréditation ISO 17025 (traçabilité métrologique)
HandySCAN MAX|Elite — la précision étendue aux pièces volumineuses
Pour les pièces de grandes dimensions — bâtis, carcasses de machines, structures métalliques, éléments d’installation industrielle — le HandySCAN MAX|Elite conserve une exactitude de classe métrologique tout en couvrant des objets jusqu’à 15 mètres. Sa distance de travail ajustable (« Flex Volume », de 0,3 à 2,5 m) permet de passer d’une zone de détail à une surface large sans changer d’appareil ni perdre en précision.
- Champ de mesure : pièces jusqu’à 15 m
- Distance de travail flexible : 0,3 à 2,5 m
- 38 lignes laser pour une couverture rapide des grandes surfaces
- Même socle logiciel et même niveau de traçabilité que le BLACK|Elite
En pratique : nos ingénieurs sélectionnent l’appareil adapté selon la taille de votre pièce, sans surcoût lié au changement de technologie; la précision métrologique est garantie sur toute la gamme de tailles que nous couvrons, du centimètre à 15 mètres.
Un cas concret
Sur un projet récent, un client ne disposait plus des plans d’une pièce des années 1970-1980, la référence ayant disparu avec son fournisseur d’origine. Notre équipe s’est déplacée pour scanner directement l’emplacement fonctionnel de la pièce manquante dans la machine. À partir de ce relevé, nous avons reconçu la pièce avec précision, l’avons fabriquée, puis réintégrée du premier coup.
Dans quels secteurs intervenons-nous ?
- Industrie et machines spéciales : pièces de rechange de production, gabarits, éléments de convoyage
- Automobile de collection et sport automobile : pièces mécaniques ou de carrosserie non reproduites en série, pièces de camping-car
- Nucléaire et énergie : refabrication d’outillages ou de composants en environnement contrôlé, en s’appuyant sur nos qualifications matériaux (voir notre page dédiée à la filière nucléaire)
- Aéronautique : pièces de structure secondaire ou d’outillage devenues indisponibles
Pourquoi passer par INOVSYS
- Double compétence scan + impression, chez le même prestataire : pas d’intermédiaire, un seul interlocuteur du relevé dimensionnel à la pièce livrée
- Deux scanners complémentaires : précision constante, du petit composant à la structure de plusieurs mètres
- Rapidité : une refabrication complète peut être réalisée en quelques jours lorsque la pièce est simple
- Traçabilité métrologique : scanners accrédités ISO 17025, rapports de contrôle exploitables pour vos démarches qualité
- Déplacement sur site dans toute la France pour les pièces non démontables ou trop volumineuses à transporter
Vous avez une pièce obsolète à refabriquer ?
Décrivez-nous votre besoin : type de pièce, matériau d’origine, contrainte fonctionnelle. Nos experts vous proposent une première orientation technique et un délai indicatif.
Questions fréquentes
Peut-on refabriquer une pièce sans aucun plan d'origine ?
Oui. C’est précisément l’objet du reverse engineering : la pièce physique (ou l’espace qu’elle doit occuper) est scannée en 3D, puis reconstruite en modèle CAO exploitable, sans nécessiter le plan d’origine.
Quelle précision peut-on garantir sur une pièce refabriquée par scan 3D ?
En scan 3D on parle plutôt de résolution et d’exactitude. Nos scanners HandySCAN BLACK|Elite et MAX|Elite offrent une exactitude métrologique jusqu’à 0,025 mm, accréditée ISO 17025. La précision finale de la pièce refabriquée dépend ensuite du procédé de fabrication additive retenu et des tolérances fonctionnelles requises.
Quel est le délai pour refabriquer une pièce obsolète ?
Pour une pièce de complexité modérée, le processus complet — scan, reconstruction, impression, finition — peut être réalisé en quelques jours en polymère. Un délai précis est communiqué après examen de la pièce ou de ses contraintes fonctionnelles.
Dans quels matériaux une pièce refabriquée peut-elle être imprimée ?
Selon les exigences mécaniques et thermiques : métaux (316L, titane, aluminium, MAR55…) par fusion laser sur lit de poudre, ou polymères techniques (PEI, PEKK, PA, PETG…) par dépôt de fil, avec les mêmes moyens de finition qu’une pièce neuve (usinage, traitement thermique, peinture).
Le scan 3D peut-il aussi servir à vérifier une pièce plutôt qu'à la refabriquer ?
Oui. Les mêmes scanners servent au contrôle dimensionnel d’une pièce existante — comparaison avec un modèle CAO de référence, contrôle après usinage ou traitement thermique. Voir notre page dédiée au contrôle par scan 3D.
