INOVSYS, scanne en 3D vos pièces avec des équipements de classe métrologique

Les scanners 3D offrent de nouvelles opportunités pour la conception, la fabrication et le contrôle.

INOVSYS scanne vos pièce d’un centimètre jusqu’à plus d’un mètre de côté avec des équipements de classe métrologique garantissant une exactitude jusqu’à 25 µm. Pour plus de réalisme, nous pouvons ajouter la texture sur le nuage de points.

Vous voulez scanner un bâtiment, un ouvrage, une usine… nous prenons de la hauteur et mettons en oeuvre un drone.

Nous nous déplaçons dans toute la France avec nos équipements de scan pour réaliser nos prestations de service en numérisation 3D, reverse engineering et inspection dimensionnelle.

Les applications du scan 3D

CONTRÔLE QUALITE

  • Inspection comparative CAO / pièce réelle
  • Mesure de dispersion et répétabilité
  • Inspection avant expédition client

CONCEPTION CAO

  • Alimentation de logiciel de CAO
  • Reverse-engineering / rétro-conception
  • Conception de composants/assemblage en négatif

DUPLICATION

  • Obtention du modèle 3D d’une pièce réelle
  • Lancement rapide en production par impression 3D

MAQUETTE NUMERIQUE

  • Production d’objets 3D avec leurs textures pour la réalité virtuelle
  • Création de présentations marketing

STOCKAGE NUMERIQUE

  • Création de modèles 3D prêts à imprimer
  • Sauvegardes d’objets d’art ou historiques

ANALYSE VIEILLISSEMENT

  • Vérification et suivi de l’usure
  • Préparation de réparations sur mesure



Nos technologies

LUMIERE STRUCTUREE

Scan 3D par lumière structurée d'une portière Einscan

Le scanner projette des bandes étroites de lumière sur l’objet à numériser. Ces motifs sont déformés par la surface sur laquelle ils sont projetés. Les caméras du scanner observent les ensembles de lignes déformés. Une analyse logicielle déduit de la déformation observée l’emplacement, la taille et la forme de l’objet numérisé.

Cette technique permet d’obtenir de grandes précisions avec une grande rapidité. Toutefois elle peut rencontrer des difficultés en zone lumineuse et sur des surfaces sombres et brillantes.

LASER

Scan 3D d'une pale par un scanner laser Creaform tenu à la main

La numérisation 3D par laser est basée sur la technique de la triangulation. Les scanners laser projettent une lumière laser sur l’objet à scanner tandis qu’une caméra ou un capteur, également positionné sur le scanner, détecte l’emplacement du point laser. Le triangle est constitué de caméra, de l’émetteur et du point laser.

Cette technique est tout particulièrement adaptée aux scans dans des environnements lumineux, aux objets sombres, aux surfaces réfléchissantes mais ne permet pas d’acquérir la texture.

PHOTOGRAMMETRIE

Appareil photo reflex pour photogrammétrie

Des images prises sous différents angles permettent de calculer la position relative des points dans l’espace. Des logiciels analysent ces données pour reconstruire la géométrie tridimensionnelle, créant ainsi des modèles 3D réalistes à partir de photographies.

Cette technique est économique et polyvalente et permet de recréer des textures réalistes. Par rapport aux autres techniques, elle peut être moins précise dans certaines conditions et nécessite une mise en œuvre plus complexe.

Notre dernier scanner 3D

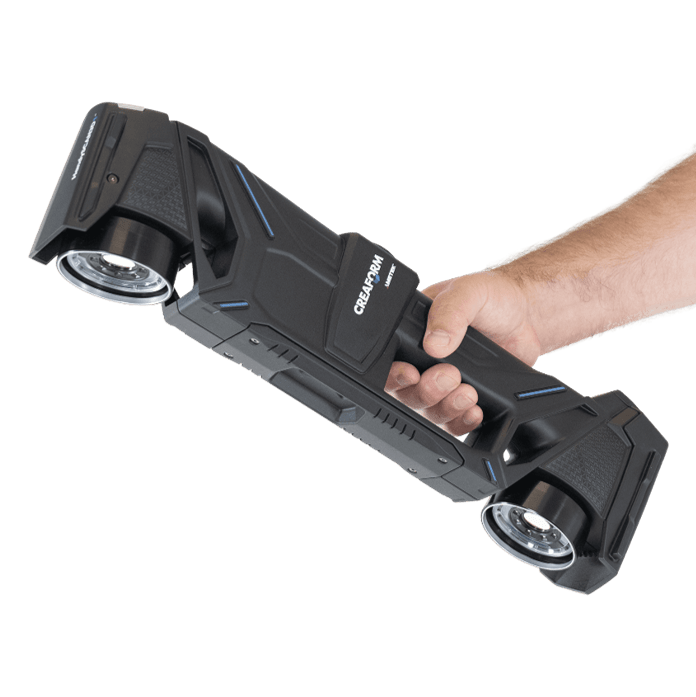

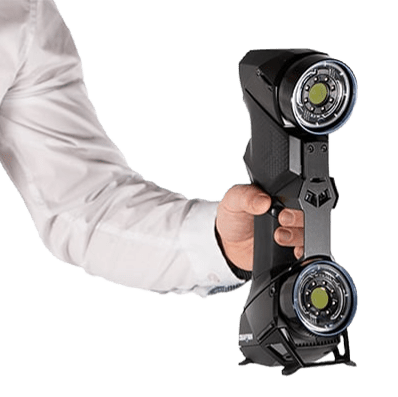

Creaform HandySCAN Black Elite

la référence des scanners 3D portables

> Exactitude de 25µm

> Calibration métrologique en laboratoire (ISO 17025)

> Portable et rapide

> Pièce d’1 cm à plus d’1m

Scanner 3D Creaform Black Elite en train de scanner une pièce mécanique avec un laser bleu pour du reverse engineering

Choisissez votre format de restitution des données

Rapport dimensionnel global par colorimétrie

Piece mécanique contrôle dimensionnellement à la suite d'un scan 3D

Rapport de contrôle de cotes et tolérances géométriques

Vu d'un scan 3D avec mesure de tolérances géométriques

Fichier triangulé brut (format stl)

Reconstruction d'un bidon sous forme de triangles à la suite d'un scan 3D

Reconstruction surfacique via CAO (format stp)

Equerre reconstruite en 3D à la suite d'un scan 3D

Objet avec sa géométrie et sa texture

Rendu 3D 'un bidon scanné avec ajout de la texture
